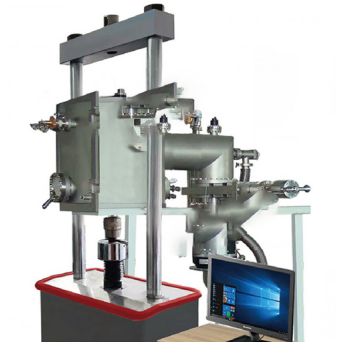

HYZK型系列高溫真空力學檢測試驗設備

一、設備簡介：

本系統用于難熔合金屬、陶瓷等材料在600~2500℃溫度范圍內、高真空條件下進行高溫力學性能檢測。包括短時拉伸、疲勞試驗、低周循環、持久蠕變等試驗。

配置相應的試驗夾具也可進行壓縮、三點彎曲、短梁剪切、雙缺口剪切等試驗。并測量試驗過程中材料變形。

系統組成

該系統由：真空室、高溫爐加熱系統、測溫元件及自動切換系統、溫度-真空度測量控制系統、高溫試驗夾具、變形測量系統、真空機組、恒溫水冷機組，電氣控制系統、試驗機及常溫附件等構成。

二、型號命名規則

HYZK——×××

HYZK系列代號：高溫真空力學檢測試驗設備。

×××最高溫度，單位℃ 。

三、主要性能特點

1、真空室: 采用前開門、雙層水冷結構。由耐高溫非磁性不銹鋼制成，表面經鈍化處理。

2、真空室分為上、下兩腔，上腔為高溫試驗腔、下腔為變形測量腔，分別配有觀測孔。變形測量腔內安裝一只熱電偶，用于檢測腔內溫度。

3、真空機組構成：（德國進口）機械泵+分子泵。分子泵采用磁懸浮支撐結構，轉速≥37000r/min，可滿足高溫試驗穩態真空度≤5×10-3Pa高真空環境要求。(也可選用國產分子泵，高溫穩態真空度≤5×10-2Pa)

4、電爐發熱元件為兩組弧形難熔金屬發熱體，可獲得長的均熱區，并使試樣受熱均勻。

5、采用多層隔熱屏式絕熱方式，有效防止熱輻射。

6、光電比色計位于真空室側后方，與真空室相對位置固定，可防止人為碰撞發生移動。

7、測控溫：采用熱電偶及光電比色計兩套系統復合測控，并配有自動切換系統，采用氣動推送，進出平穩，定位準確。采用特殊密封結構，熱電偶進出高溫區不影響真空度。

8、根據使用溫度選擇C-C復合材料、W合金、Mo合金材料制作高溫試驗夾具。

9、采用進口位移傳感器，可穩定工作于200℃下。

10、中央控制系統采用嵌入式一體化觸摸屏HMI，可動態顯示參數及曲線，并可將所有組成部分全部納入該系統管理。

11、溫度控制測量系統預留PC通訊接口，可選配計算機軟件，具有數據采集、文檔存儲、參數設定、檢索分析等功能，并可設定程序自動化操作。

12、按需定制材料試驗機；定制拉伸、壓縮、彎曲等試驗夾具及變形測量系統。

13、安全裝置：具有斷水、斷電且斷水、壓力異常、超溫保護、欠氣壓保護、過載保護、過流保護、相序保護、熔斷器、超溫報警等功能。

14、試驗機可根據使用要求配置于電子萬能試驗機、蠕變持久試驗機或動態疲勞試驗機

三、主要技術指標：

型號	HYZK1600	HYZK2000	HZK2500
工作溫度	600～1600℃	600～2000℃	600～2500℃
工作狀態	真空或充氣
均熱帶長度	≥50mm或定制
溫度梯度	600～1200℃	1200～1600℃	1600～2500℃
	≤5℃	≤10℃	≤1%T
溫度波動度	≤±3℃
加熱元件	根據使用溫度選擇鉬合金、鎢合金
測溫元件	根據溫度范圍選擇K型、S型、B型、鎢錸熱電偶、光電比色計或兩種組合
測溫靈敏度	0.1℃
測溫精度	熱電偶精度Ⅱ級，光電比色計：≤±0.75％
測控溫點數	均熱帶內：1點控溫、1點或3點測溫
升溫速率	5~50℃/min
變形測量	進口差動變壓器：最小分度1μm，線性誤差：≤±0.25%FS;
工作真空度	≤5×10-4Pa （穩態）
極限真空度	8×10-5Pa  （冷態）
氬氣充氣速率	速率可調，可根據要求選擇氬氣凈化器
工作電壓	24V
變壓器容量	約30～75KVA、380V

四. 適用標準：

可以滿足國標GB/T228.2-2015《金屬材料高溫拉伸試驗方法》、GB/T0592《高低溫試驗箱技術條件》的技術要求。
